_HDMI

高清多媒體界面（英語：High Definition Multimedia Interface，簡稱 ^[1]  ）是一種全數字化視頻和聲音發送接口，可以發送未壓縮的音頻及視頻信號。HDMI可用于機頂盒、DVD播放機、個人計算機、電視游樂器、綜合擴大機、數字音響與電視機等設備。HDMI可以同時發送音頻和視頻信號，由于音頻和視頻信號采用同一條線材，大大簡化系統線路的安裝難度。

中文名

高清多媒體界面

外文名

High Definition Multimedia Interface，HDMI

平    臺

PC,電視，DVD，手機

特    點

視頻和聲音一線輸出

設計年代

2002年12月

設計者

HDMI組織

目錄

1. 1 簡述

2. 2 規格

3. ? HDMI接頭

4. ? TMDS溝道

5. ? DDC溝道

6. ? CEC溝道

1. ? 線材規格

2. ? 防拷機制

3. 3 版本演化

4. ? HDMI 1.1 / 1.2

5. ? HDMI 1.3

6. ? HDMI 1.4

1. ? HDMI 2.0

2. ? HDMI 2.1

3. 4 長度限制問題

4. 5 版本對比

5. 6 授權

簡述

編輯

HDMI是被設計來取代較舊的模擬信號影音發送接口如SCART或RCA等端子的。它支持各類電視與計算機視頻格式，包括SDTV、HDTV視頻畫面，再加上多聲道數字音頻。HDMI與去掉音頻傳輸功能的UDI都繼承DVI的核心技術“傳輸最小化差分信號”TMDS，從本質上來說仍然是DVI的擴展。DVI、HDMI、UDI的視頻內容都以即時、專線方式進行傳輸，這可以保證視頻流量大時不會發生堵塞的現象。每個像素數據量為24位。信號的時序與VGA極為類似。畫面是以逐行的方式被發送，并在每一行與每禎畫面發送完畢后加入一個特定的空白時間（類似模擬掃描線），并沒有將數據“Micro-Packet Architecture（微數據包架構）”化，也不會只更新前后兩幀畫面改變的部分。每張畫面在該更新時都會被完整的重新發送。規格初制訂時其最大像素傳輸率為165Mpx/sec，足以支持1080p畫質每秒60張畫面，或者UXGA分辨率（1600x1200）；后來在HDMI 1.3規格中擴增為340Mpx/秒，以匹配未來可能的需求。 ^[2-3]

而DisplayPort一開始則面向液晶顯示器開發，采用“Micro-Packet Architecture(微數據包架構)”傳輸架構，視頻內容以數據包方式傳送，這一點同DVI、HDMI等視頻傳輸技術有著明顯區別。也就是說，HDMI的出現取代模擬信號視頻，而DisplayPort的出現則取代的是DVI和VGA接口。

HDMI也支持非壓縮的8聲道數字音頻發送（采樣率192kHz，數據長度24bits/sample），以及任何壓縮音頻流如Dolby Digital或DTS，亦支持SACD所使用的8聲道的1bit DSD信號。在HDMI 1.3規格中，又追加超高數據量的非壓縮音頻流如Dolby TrueHD與DTS-HD的支持。

標準的Type A HDMI接頭有19個腳位，另有一種支持更高分辨率的Type B接頭被定義出來，但目前仍無任何廠商使用Type B接頭。Type B接頭有29個腳位，容許其發送擴展的視頻溝道以應付未來的高畫質需求，如WQSXGA（3200x2048）。

Type A HDMI可向后兼容于現今多數顯示器與顯卡所使用的Single-linkDVI-D或DVI-I接口（但不支持DVI-A），這表示采用DVI-D接口的信號來源可以透過轉換線驅動HDMI顯示屏，但是此種轉換方案并不支持音頻發送與遙控機能。此外如無HDCP認證的DVI顯示屏也將不能收看從HDMI所輸出帶有HDCP加密保護的視頻數據（所有HDMI顯示屏皆支持HDCP，但大多數DVI接口的顯示器不支持HDCP），Type B HDMI接頭也將向后兼容于Dual-link DVI接口。

HDMI組織的發起者包括各大消費電子產品制造商，如日立制作所、松下電器、Quasar、飛利浦、索尼、湯姆生RCA、東芝、Silicon Image。數字內容保護公司（Digital Content Protection, LLC）提供HDMI接口相關的防拷保護技術。此外，HDMI也受到各主要電影制作公司如20世紀福斯、華納兄弟、迪士尼，包括三星電子在內的各大消費電子產品制造商，以及多家有線電視系統業者的支持。

規格

編輯

HDMI接頭

HDMI的規格書中規定四種HDMI接口，分別是：

HDMI A Type

應用于HDMI1.0版本，總共有19pin，規格為4.45mm×13.9mm，為最常見的HDMI接頭規格，相點對點于DVI Single-Link傳輸。在HDMI 1.2a之前，最大能傳輸165MHz的TMDS，所以最大傳輸規格只能在于1600×1200（TMDS 162.0MHz）。

Pin	Pin定義
1	TMDS Data2+
2	TMDS Data2 Shield
3	TMDS Data2–
4	TMDS Data1+
5	TMDS Data1 Shield
6	TMDS Data1–
7	TMDS Data0+
8	TMDS Data0 Shield
9	TMDS Data0–
10	TMDS Clock+
11	TMDS Clock Shield
12	TMDS Clock–
13	CEC
14	Reserved（N.C. on device）
15	SCL
16	SDA
17	DDC/CEC Ground
18	+5V Power
19	Hot Plug Detect

HDMI B Type

應用于HDMI1.0版本，規格為4.45mm×21.2mm，總共有29pin,可傳輸HDMI A type兩倍的TMDS數據量，相點對點于DVI Dual-Link傳輸，用于傳輸高分辨率（WQXGA 2560×1600以上）。因為HDMI A type只有Single-Link的TMDS傳輸，如果要傳輸成HDMI B type的信號，則必須要兩倍的傳輸效率，會造成TMDS的Tx、Rx的工作頻率必須提高至270MHz以上。而在HDMI 1.3 IC出現之前，市面上大部分的TMDS Tx、Rx只能穩定在165MHz以下工作。此類接口未應用在任何產品中。

Pin	Pin定義
1	TMDS Data2+
2	TMDS Data2 Shield
3	TMDS Data2–
4	TMDS Data1+
5	TMDS Data1 Shield
6	TMDS Data1–
7	TMDS Data0+
8	TMDS Data0 Shield
9	TMDS Data0–
10	TMDS Clock+
11	TMDS Clock Shield
12	TMDS Clock–
13	TMDS Data5+
14	TMDS Data5 Shield
15	TMDS Data5-
16	TMDS Data4+
17	TMDS Data4 Shield
18	TMDS Data4-
19	TMDS Data3+
20	TMDS Data3 Shield
21	TMDS Data3-
22	CEC
23	Reserved（N.C. on device）
24	Reserved（N.C. on device）
25	SCL
26	SDA
27	DDC/CEC Ground
28	+5V Power
29	Hot Plug Detect

HDMI C Type

俗稱mini-HDMI，應用于HDMI1.3版本，總共有19pin，可以說是縮小版的HDMI A type，規格為2.42mm×10.42mm，但腳位定義有所改變。主要是用在便攜式設備上，例如DV、數字相機、便攜式多媒體播放機等。由于大小所限，一些顯卡會使用mini-HDMI，用家須使用轉接頭轉成標準大小的Type A再連接顯示器。

Pin	Pin定義
1	TMDS Data2 Shield
2	TMDS Data2+
3	TMDS Data2–
4	TMDS Data1 Shield
5	TMDS Data1+
6	TMDS Data1–
7	TMDS Data0 Shield
8	TMDS Data0+
9	TMDS Data0–
10	TMDS Clock Shield
11	TMDS Clock+
12	TMDS Clock–
13	DDC/CEC Ground
14	CEC
15	SCL
16	SDA
17	Reserved（N.C. on device）
18	+5V Power
19	Hot Plug Detect

HDMI D Type

應用于HDMI1.4版本，總共有19pin，規格為2.8mm×6.4mm，但腳位定義有所改變。新的Micro HDMI接口將比現在19針MINI HDMI版接口小50%左右，可為相機、手機等便攜設備帶來最高1080p的分辨率支持及最快5GB的傳輸速度。

Pin	Pin定義
1	Hot Plug Detect
2	Utility
3	TMDS Data2+
4	TMDS Data2 Shield
5	TMDS Data2-
6	TMDS Data1+
7	TMDS Data1 Shield
8	TMDS Data1-
9	TMDS Data0+
10	TMDS Data0 Shield
11	TMDS Data0-
12	TMDS Clock+
13	TMDS Clock Shield
14	TMDS Clock-
15	CEC
16	DDC/CEC Ground
17	SCL
18	SDA
19	+5V Power

TMDS溝道

· 發送音頻、視頻及各種輔助數據 ^[3]

· 信號編碼方式：遵循DVI1.0規格。Single-link (Type A HDMI) 或 dual-link (Type B HDMI)

· 視頻像素帶寬：從25 MHz到340 MHz（Type A, HDMI 1.3）或至680MHz (Type B)。帶寬低于25MHz的視頻信號如NTSC480i將以倍頻方式輸出。每個像素的容許數據量從24位至48位。支持每秒120張畫面1080p分辨率畫面發送以及WQSXGA分辨率[1]

· 像素編碼方式：RGB4:4:4, YCbCr 4:4:4（8-16 bits per component）; YCbCr 4:2:2（12 bits per component）; YCbCr 4:2:0（HDMI 2.0）

· 音頻采樣率：32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, 1536kHz（HDMI 2.0）。

· 音頻聲道數量：最大8聲道。HDMI 2.0支持32聲道。

· 音頻流規格：IEC61937兼容流，包括高流量無損信號如Dolby TrueHD、DTS-HD Master Audio。

DDC溝道

· DDC全文為Display Data Channel

· 發送端與接收端可利用DDC溝道得知彼此的發送與接收能力，但HDMI僅需單向獲知接收端（顯示器）的能力。

· 使用100kHz時鐘頻率的I2C信號

· 發送數據結構為VESAEnhanced EDID（V1.3）。

CEC溝道

· CEC全文為Consumer Electronics Control

· 必須預留線路，但可以不必實現

· 用來發送工業規格的AV Link協議信號，以便支持單一遙控器操作多臺AV機器

· 為單芯線雙向串列總線

· 在HDMI 1.0協議中制訂，在1.2a版中更新 ^[1]

· 一些制造商可能使用HDMI CEC，但是可能使用不同的名稱來代表CEC功能：

·

1. Samsung - AnyNet+

2. Sharp - Aquos Link

3. Sony - BRAVIA Link and BRAVIA Sync

4. Hitachi - HDMI-CEC

5. AOC - E-Link

6. Pioneer - Kuro Link

7. Toshiba - CE-Link and Regza Link

8. Onkyo - RIHD (Remote Interactive over HDMI)

9. LG - SimpLink

10. Panasonic - HDAVI Control, EZ-Sync, VIERA Link

11. Philips - EasyLink

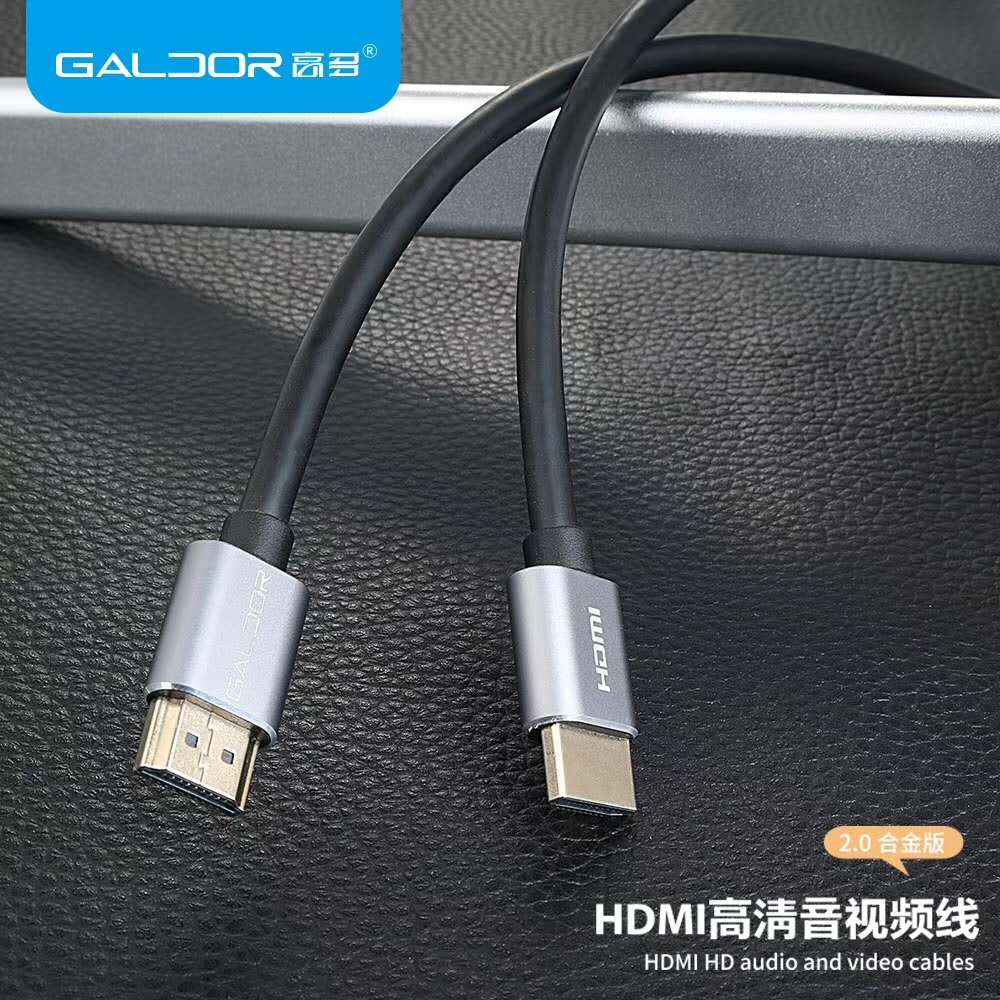

線材規格

在HDMI 2.1版本前，根據規范，所有的HDMI線分為五種，線材的種類，HDMI的版本為規范連接器，大部分情況下線材部分沒有更動。

· 標準纜線 （支持1080i及720p）

· 標準纜線附帶以太網

· 高速纜線 （支持1080p, 4K@30fps, 3D 與 Deep Color）

· 高速纜線附帶以太網

· 車用纜線

防拷機制

· 強制支持HDCP規格1.10版

版本演化

編輯

HDMI 1.1 / 1.2

· HDMI 1.1

2004年5月提出

· 支持DVD-Audio

· HDMI 1.2

2005年8月提出

· 支持8聲道1bit音頻（SACD所用戶）

· 讓PC訊源可使用HDMI Type A接頭

· 在維持YCbCr CE色域前提之下開放PC訊源使用原生RGB色域

· 要求HDMI 1.2以上顯示器支持低電壓訊源

· HDMI 1.2a

2005年12月提出

· 完全確立CEC溝道的功能，指令集，以及兼容性測試程序

HDMI 1.3

2006年6月22日提出

· 擴增single-link模式的帶寬至340 Mhz（數據發送速度10.2 Gbps）

· 從24bit色域（1677萬色）擴張支持至30-bit, 36-bit,與48-bit（RGB or YCbCr）色域（相當于超過十億色顯示）

· 支持新的xvYCC色彩標準

· 支持自動語音同步（臺詞對嘴）機能

· 支持Dolby TrueHD以及DTS-HD Master Audio信號輸出至外接解碼器如果播放機具有直接將此二種信號解碼的能力，則不需要支持HDMI 1.3，因為所有的HDMI規格都可以發送未壓縮的音頻信號。

· 提出新的小型化接頭以支持輕便型攝像機

· SonyPlayStation 3是第一個上市的HDMI 1.3播放機。

· Sony BRAVIA KDL- 46X2500、KDL-40X2500是第一個上市的HDMI 1.3顯示屏。（1080p支持新的xvYCC色彩標準, 36bits deep color）

· EPSON EMP-TW1000是第一個上市的HDMI 1.3的投影機（支持30-bit deep color）

· HDMI 1.3a

2006年11月10日提出

· 修改Cable and Sink的HDMI C Type接頭

· Source termination recommendation

· 移除上升時間（rise time）和下降時間（fall time）的最高最低限制

· 改變CEC電容限制

· 澄清RGB視頻量化范圍

· 增加CEC指令關于時間及聲音控制

· 同時Released認證的測試規格文件

· HDMI 1.3b

2007年3月26日提出

· 主要是修改HDMI測試規格（HDMI Testing specification），而HDMI Specification依然是HDMI 1.3a。所以第一次出現當時的主要的HDMI Specification跟測試規格（HDMI Testing specification）是不同版本的情況發生。

· 1.3b 2007/03/26 Modifications to TE overview and policy description（4.1）

· Addition of Agilent TDR to Recommended TE（4.2.1.11）

· Clarification of tentative cable emulators（4.2.1.17）

· Jitter tolerance test changes (8-7)

· Added cable tests for TMDS_CLOCK channel (5-3)

· New VL triggering (7-2)

· Editorial and clarifications on CEC Line Degradation（7-15, 8-14）

· Added testing of additional source-supported Deep Color formats (7-34)

· Additional HDMI VSDB EDID checks (8-3)

· Additional TTC usage（5-3, 8-5, 8-6, 8-7）

· Incorporated Tek-recommended setup and calibration for TDR (8-8)

· Clarification on Sink Deep Color Recommended Test Method (8-25)

· Added long cable or cable emulator use for Repeater test (9-3)

· Added color-depths for each format in Source_Video_Formats（App. 3）

· Removed test for filler bytes (8-3)

· Removed Tektronix part number of cable emulator EFF-HDMI-CE-01

· HDMI 1.3b1

2007年8月1日提出

· 僅修正關于測試設備上Type C connector的固定器（fixture）的些微內容

· HDMI 1.3c

2008年7月25日提出

· 和1.3b、1.3b1一樣是為1.3a制訂的測試標準

· 與之前版本的主要差異為線材的測試（增加線材測試條目或修正其內容有助于HDMI設備的互連兼容性）

· 亦有部分修改與repeater和CEC相關

HDMI 1.4

2009年5月28日提出

· 新增HDMI百兆以太網溝道，允許基于互聯網的HDMI設備和其它HDMI設備共享互聯網接入，無需另接一條以太網線。

· 新增音頻回授溝道(ARC, Audio return channel)，讓高清電視可通過HDMI線把音頻信號獨立傳送到A/V功放接收機、音響設備上輸出。

· 定義通用3D格式和分辨率。實現家庭3D系統輸入輸出部分的標準化，最高支持兩條1080p分辨率的視頻流。

· 最高支持4K×2K（3840×2160p@24Hz/25Hz/30Hz或4096×2160p@24Hz）

· 拓展支持色彩空間，專為數字相機設計的色彩空間，包括sYCC601、Adobe RGB、AdobeYCC601，可在連接數字相機的時候顯示更精確的逼真色彩。

· 新增Micro HDMI迷你接口，新的Micro HDMI接口將比現在的19針普通接口小50%左右。

· 支持汽車連接系統，一種為車載高清內容傳輸設計的線纜規范，可避免發熱、震動、噪音等汽車內部常見環境的影響，也為汽車制造商在車內傳送高清內容提供一套切實可行的解決方案。[2]

· HDMI 1.4a

2010年3月4日提出

· 新增Top-and-Bottom（上下）格式

· 新增兩套應用于廣播系統中的強制性3D畫面?zhèn)鬏敻袷綐?biāo)準

o Side-by-Side Horizontal（并發水平）

o Top-and-Bottom（上下）

· 定義強制性廣播、游戲、電影3D標準

· HDMI 1.4a標準要求

o 3D顯示設備幀封裝水平須達到720p@50、1080p@24或720p@60、1080p@24

o Side-by-Side Horizontal需達到1080i@50或1080i@60

o top-and-bottom需達到720p@50、1080p@24或720p@60、1080p@24

· HDMI 1.4b

2011年10月11日提出

· 支持3D1080p120Hz

HDMI 2.0

2013年9月4日提出

· 新增2160p@50 YCbCr 4:2:0、2160p@60 YCbCr 4:2:0（4K分辨率）

· 支持21:9長寬比

· 32聲道，4組音頻流

· 傳輸帶寬18Gbit/s

· 線材兼容HDMI 1.4（沒有定義新的數據線和接頭）

· 支持CEC擴展

· 支持雙畫面

· 動態自動聲畫同步

· HDMI 2.0a

2015年4月8日提出

· 支持高動態范圍成像（HDR）

· HDMI 2.0b

支持高動態范圍成像（HDR）視頻的傳輸 帶寬高達18Gbps 4K @ 50與/ 60（2160P），這是1080/60的視頻分辨率的清晰的4倍 多達32個音頻溝道進行多維身臨其境的音頻體驗 最多的最高音頻保真度1536kHz音頻采樣頻率 雙視頻的同時遞送流提供給多個用戶在同一屏幕上 同時傳送多路音頻多用戶（最多4） 9視頻寬高比：為廣角戲劇21支持 視頻和音頻流的動態同步 CEC擴展通過單一控制點提供更多的擴展命令和消費電子設備的控制

HDMI 2.1

HDMI 2.1根據飛利浦撰寫的白皮書增加支持“動態元”

簡而言之：“HDMI 2.0A涵蓋HDR EOTF信令和靜態元數據元數據的動態是HDMI 2.1所涵蓋。”

2017年1月4日提出

· 帶寬提升至48Gbps

· 支持4K 120Hz及8K 60Hz

· 支持高動態范圍成像（HDR），可以針對場景或幀數進行優化

· 支持eARC功能

· 可針對游戲幀數進行信號同步，減少畫面撕裂

· 向后兼容HDMI 2.0、HDMI 1.4

長度限制問題

編輯

HDMI的纜線長度限制是其主要的問題之一，在部分消費者自行測試當中回報標準的28AWG（American Wire Gauge,美國纜線度量）規格HDMI銅線大約在超過5米之后開始信號衰減。此長度通常不足以滿足投影機與計算機的連接。

但HDMI組織網頁并不認可此限制，其網頁常見問答集HDMI FAQ page當中記載：“我們見過有纜線在沒有"轉接器"之情況下通過不短于十米的HDMI "標準纜線"承諾測試”。

現有通過HDMI認證的10M cable（未使用HDMI equalizer IC），大都使用24AWG的線材去制作。

一些報告指出，增加纜線中銅線的直徑以降低阻抗，是有效延長纜線長度的方法之一。另外也有報告指出，24AWG規格的纜線表現較28AWG好。另外也有人使用光纖或兩條CAT-5網上纜線來取代標準HDMI銅線。某些廠商也制造HDMI信號增強器以因應用戶的需求。

現有單一一顆HDMI equalizer IC，可讓24AWG HDMI cable最大使用長度變成50米。

版本對比

編輯

· 標準HDMI

· 高速HDMI

· 超高速HDMI (48G)

標準HDMI數據線可選支持HDMI版本特定的子技術規范，而高速HDMI數據線皆支持，如Deep Color和xvYCC等規范。標準與高速HDMI數據線皆可選配支持以太網。HDMI 2.1版本則提供新的48G線材規格，包含所有功能。

主要規格

HDMI 版本
	1.0–1.2a	1.3–1.3a	1.4–1.4b	2.0–2.0b	2.1
發布日期	2002年12月 (1.0)   2004年5月(1.1)   2005年8月(1.2)   2005年12月 (1.2a)	2006年6月(1.3)   2006年11月 (1.3a)	2009年6月(1.4)   2010年3月(1.4a)   2011年10月 (1.4b)	2013年9月 (2.0)   2015年4月 (2.0a)   2016年3月 (2.0b)	2017年11月
信號規格
傳輸帶寬	4.95Gbit/s	10.2Gbit/s	10.2Gbit/s	18.0Gbit/s	48.0Gbit/s
最大傳輸數據速率	3.96Gbit/s	8.16Gbit/s	8.16Gbit/s	14.4Gbit/s	42.6Gbit/s
TMDS Clock	165MHz	340MHz	340MHz	600MHz	1200MHz
最小化傳輸差分信號溝道	3	3	3	3	4
編碼方式	8b/10b	8b/10b	8b/10b	8b/10b	16b/18b
壓縮 （可選）	-	-	-	-	DSC 1.2
顏色格式支持
RGB	是	是	是	是	是
YCBCR4:4:4	是	是	是	是	是
YCBCR4:2:2	是	是	是	是	是
YCBCR4:2:0	否	否	否	是	是
色彩深度支持
8bpc (24bit/px)	是	是	是	是	是
10bpc (30bit/px)	是	是	是	是	是
12bpc (36bit/px)	是	是	是	是	是
16bpc (48bit/px)	否	是	是	是	是
空間色彩支持
SMPTE 170M	是	是	是	是	是
ITU-R BT.601	是	是	是	是	是
ITU-R BT.709	是	是	是	是	是
sRGB	否	是	是	是	是
xvYCC	否	是	是	是	是
sYCC601	否	否	是	是	是
AdobeYCC601	否	否	是	是	是
Adobe RGB (1998)	否	否	是	是	是
ITU-R BT.2020	否	否	否	是	是
音頻規格
最大溝道的采樣率	192kHz	192kHz	192kHz	192kHz	192kHz
總采樣率	-	-	768kHz	1536kHz	1536kHz
樣本大小	16–24bits	16–24bits	16–24bits	16–24bits	16–24bits
最大音頻溝道	8	8	8	32	32
	1.0–1.2a	1.3–1.3a	1.4–1.4b	2.0–2.0b	2.1
HDMI 版本

分辨率刷新頻率限制

HDMI版本	1.0–1.2a	1.3	1.4	2.0
最大signal視頻帶寬（MHz）	165	340	340	600
最大TMDS帶寬（Gbit/s）	4.95	10.2	10.2	18
最大視頻帶寬（Gbit/s）	3.96	8.16	8.16	14.4
最大音頻帶寬（Mbit/s）	36.86	36.86	36.86	49.152（IEC61937以及DST audio）
最大色深（bit/px）	24	48	48	48
24-bit/pxHDMI單通道最大分辨率	1920×1200p 60Hz	2560×1600p 75Hz	4096×2160p 24Hz	3840×2160p 60Hz
30-bit/pxHDMI單通道最大分辨率	不適用	2560×1600p 60Hz	3840×2160p 30Hz	3840×2160p 60Hz
36-bit/pxHDMI單通道最大分辨率	不適用	1920×1200p 75Hz	3840×2160p 25Hz	3840×2160p 50Hz
48-bit/pxHDMI單通道最大分辨率	不適用	1920×1200p 60Hz	3840×2160p 24Hz	3840×2160p 30Hz

HDMI版本	1.0	1.1	1.2   1.2a	1.3	1.3a   1.3b   1.3b1   1.3c	1.4	2.0
sRGB	是	是	是	是	是	是	是
YCbCr	是	是	是	是	是	是	是
8聲道LPCM，192kHz，24bit音頻傳輸	是	是	是	是	是	是	是
Blu-ray Disc視頻音頻全分辨率支持	是	是	是	是	是	是	是
消費電子控制（CEC）	是	是	是	是	是	是	是
DVD-Audio支持	否	是	是	是	是	是	是
Super Audio CD（DSD）支持	否	否	是	是	是	是	是
Deep Color色深技術	否	否	否	是	是	是	是
xvYCC	否	否	否	是	是	是	是
自動聲畫同步	否	否	否	是	是	是	是
Dolby TrueHD音頻	否	否	否	是	是	是	是
DTS-HD Master Audio音頻	否	否	否	是	是	是	是
CEC命令列表更新	否	否	否	否	是	是	是
以太網絡溝道	否	否	否	否	否	是	是
音頻回傳溝道	否	否	否	否	否	是	是
HDMI 3D功能	否	否	否	否	否	是	是
4K×2K分辨率支持	否	否	否	否	否	是	是
4K@50/60 Hz	否	否	否	否	否	否	是
CEC擴展	否	否	否	否	否	否	是
雙畫面	否	否	否	否	否	否	是
4個音頻流	否	否	否	否	否	否	是
32個音頻溝道	否	否	否	否	否	否	是
1536 kHz音頻采樣	否	否	否	否	否	否	是
21:9寬高比	否	否	否	否	否	否	是
動態自動聲畫同步	否	否	否	否	否	否	是

授權

編輯

HDMI是HDMI Licensing, LLC的登錄商標。使用HDMI規格需繳付版權費。版權費分為年會費和產品銷售費。

· 年會費：使用HDMI的企業每年繳付10,000美元（2006年7月以前年費為15,000美元）

· 產品銷售費：使用HDMI的規格的產品收取0.15美元，如果產品上有HDMI的標記可享0.05美元折扣，如果該產品含有HDCP保護協議可再享有0.04美元折扣。

產品銷售費按最終產品為單位計算。例如一條HDMI導線收取0.15美元，而一個電視機廠商把這條導線和提供HDMI端口的電視一同捆綁銷售也只征收0.15美元。

上一下載：VGA線簡介

下一下載：DVI線簡介
